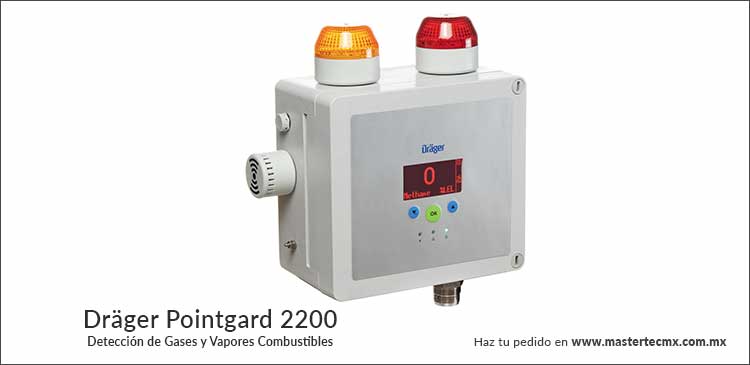

Drager Pointgard 2200

Compartir en:

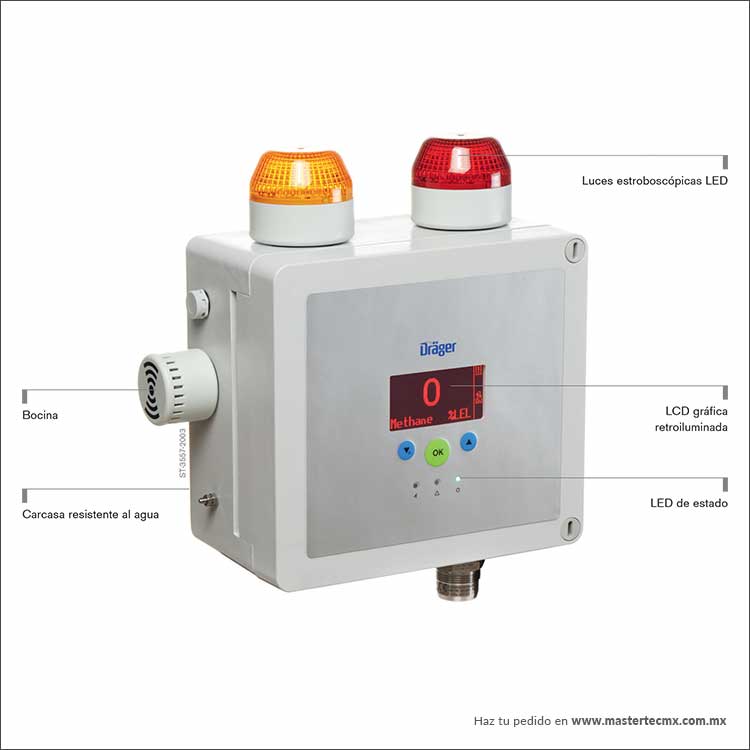

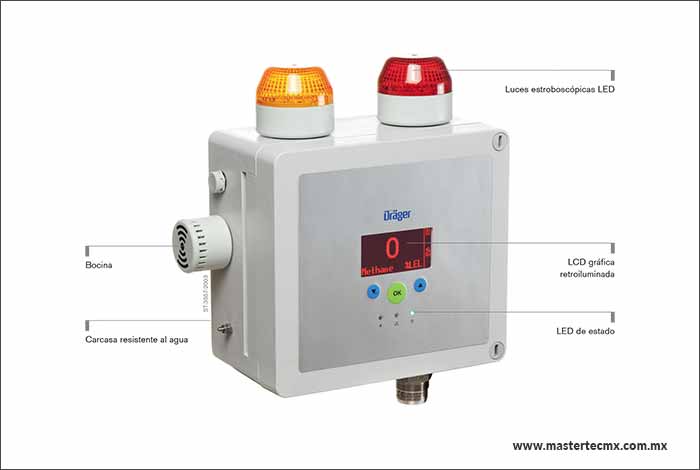

La serie Dräger PointGard 2200 es un sistema de detección de gases autónomo que sirve para monitorizar de forma continua zonas con gases y vapores inflamables en el aire ambiente. La carcasa de PointGard 2200, robusta y resistente al agua, se suministra con una bocina y luces estroboscópicas, una fuente de alimentación incorporada y un DrägerSensor fiable.

Ventajas

Listo para usar de inmediato

PointGard 2000 es un sistema de alarma autónomo de detección de gases que viene listo para instalarse y ponerse en marcha. Instálelo en una pared, conéctelo mediante cableado a una toma de alimentación CA/CC o enchufe el cable de alimentación CA opcional. Puesto que las luces estroboscópicas y la bocina vienen incorporadas, no hay necesidad de especificar ni de adquirir dispositivos de salida de alarma independientes.

El sensor precalibrado está preparado para su uso.

Detección de gases inflamables rápida y estable

El sensor de gas tipo DQ se basa en el principio de perla catalítica. Los innovadores elementos activos duales proporcionan una estabilidad cero excelente a largo plazo. La gran durabilidad es el resultado de una excelente resistencia a venenos y supone un bajo coste de propiedad. La innovadora entrada de gas permite que el sensor reaccione al gas en cuestión de segundos.

Comunicaciones flexibles

PointGard puede acomodar dispositivos de alarma externos adicionales a través de sus tres relés incorporados. Además, la salida de señal de 4-20 mA permite su integración en un sistema de detección de gases más potente.

Carcasa sólida y compacta

La carcasa de poliéster reforzado con fibra de vidrio del PointGard es resistente al agua y al polvo, con una clasificación de 4X/IP66. Su tamaño compacto facilita su adaptación a la mayoría de las aplicaciones. Los prensas incorporados facilitan su instalación.

Pantalla avanzada con diagnósticos

Una pantalla gráfica retroiluminada y de gran tamaño muestra información de estado claramente y en un formato fácil de usar. La concentración del gas medido, el tipo de gas seleccionado y la unidad de medición aparecen en pantalla durante el funcionamiento normal. Los LED de colores (verde, amarillo y rojo) ofrecen información adicional de estado y de alarma. Los diagnósticos avanzados registran eventos y lecturas de gas, que se muestran en forma de gráfico en la pantalla.

Supervisión de áreas remotas a una distancia de hasta 30 metros

Para los transmisores Ex Cat, hay carcasas de sensor remoto "Ex d" antideflagrante y "Ex e" de seguridad aumentada para usarlos en entornos peligrosos.

Dräger Pointgard 2200

Accesorios

Carcasa remota para sensor Ex Cat tipo “e”

El cabezal del sensor de gases inflamables Polytron® SE EX puede colocarse hasta a 30 metros de distancia del PointGard 2200. Las zonas 1 y 2 de ATEX e IECEx, así como las zonas 21 y 22, permiten su funcionamiento en zonas peligrosas. Tenga en cuenta que el cable de 3 núcleos no está incluido.

Carcasa remota para sensor Ex Cat tipo “e”
Carcasa remota para sensor Ex Cat tipo “d”

Carcasa remota para sensor Ex Cat tipo “d”

La carcasa de aluminio o de acero inoxidable 316 a prueba de explosiones permite el funcionamiento del sensor CAT Ex en áreas peligrosas div. 1 o div. 2 a una distancia de hasta 30 metros desde PointGard 2200. Tenga en cuenta que el cable apantallado de 3 hilos no está incluido.

Especificaciones Técnicas

Gases inflamables en el aire ambiente
Monitor de gas autónomo con dispositivos de alarma para aplicaciones de propósito general
Sensor con perla catalítica (CAT Ex) 0 – 100% LIE
Pantalla LCD Pantalla LC gráfica retroiluminada de 3" Iluminación seleccionable en rojo o verde, alfanumérico.
Indicadores - 3 LED de estado (verde/amarillo/rojo).
Funcionamiento - Mediante tres botones frontales.
Seguridad - Contraseñas independientes para menú de configuración y mantenimiento.
Funciones - Registrador de eventos y datos con capacidad de hasta 35.000 registros. Mensajes de aviso y error que se muestran en texto sin formato. El modo de prueba de gas sin contraseña inhibe las alarmas. Modo de calibración automática para punto cero y sensibilidad.
Salida de señal analógica - Funcionamiento normal 4–20 mA - Mantenimiento Constante 3,4 mA o 4 mA Modulación ±1 mA 1 Hz (ajustable).
Fallo menor que 1,2 mA
Versión con fuente de alimentación CA - Tensión de funcionamiento 100 – 240 V CA 50 – 60 Hz
Potencia nominal 6 W
Corriente de funcionamiento (máx.) 0,5 A
Corriente de entrada Máx. 40 A a 230 V CA, 50 Hz
Versión con fuente de alimentación CC - Tensión de funcionamiento 8 – 30 V CC
Potencia nominal 6 W
Corriente de funcionamiento 2,5 A (máx.)
Certificación eléctrica - Clasificación CE, IEC/EN 61010-1
De conformidad con UL 61010-1
Dispositivo de clase B, uso residencial de conformidad con ICES-3(B)/NMB-3(B)
Especificación de relé - 2 relés de alarma y 1 relé de fallo
Contacto SPDT 5 A a 230 V CA, 5 A a 30 V CC, carga resistiva
Restablecer alarma con botón frontal
Dispositivos de alarma - Luces estroboscópicas LED ámbar y roja para indicar A1 y A2 con diferentes patrones de intermitencia
LED de estado verde y luz estroboscópica roja para indicar fallo/alarma y A1/A2
Timbre de volumen ajustable a 85-105 dB con tono continuo o por pulsos
Condiciones medioambientales (véase la hoja de datos del sensor) - Temperatura (almacenamiento) -20 a +65 °C
Temperatura (funcionamiento) -20 a +50 °C
Humedad 0 a 95% h.r., sin condensación
Presión 20,7 a 38,4" Hg/700 a 1.300 hPa
Carcasa - Material Poliéster reforzado con fibra de vidrio (GFRP)
Montaje Montaje en pared con tornillos internos o soportes de montaje SS opcionales
Tipo de protección de carcasa NEMA 4X, IP66 (pendiente); uso en interior o exterior
Certificación de carcasa UL 508A/50/50E; CSA C22.2 94.1/94.2/14–13
Entrada de cable 3 prensas, M20
Tamaño (Al. x An. x Pr.) 255 x 280 x 120 mm
Peso 4,2 kg

En Mastertec tenemos precios competitivos y contamos con un centro de servicio ademas de brindar soporte técnico para los equipos Dräger.
