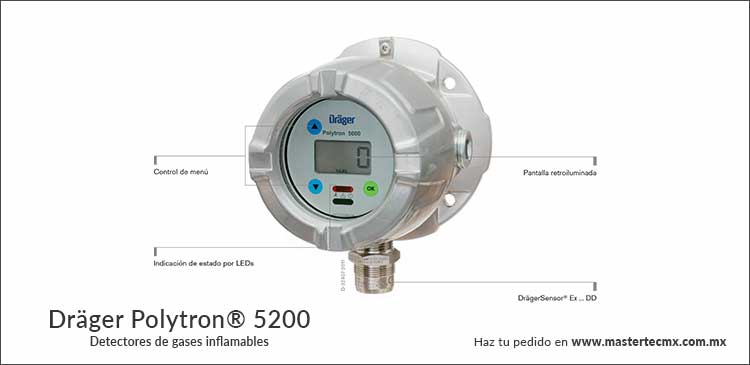

El Dräger Polytron® 5200 CAT es un rentable transmisor a prueba de explosiones que sirve para detectar gases combustibles en su límite inferior de explosividad (LIE). Utiliza un sensor catalítico DrägerSensor® Ex … DD que detecta la mayoría de los gases y vapores combustibles. Una salida analógica de 4 a 20 mA de 3 hilos con relés lo hace compatible con la mayoría de los sistemas de control.
Ventajas
Rápido y estable: el DrägerSensor Ex … DD
El sensor de gas de tipo DD de última generación está basado en el principio de oxidación de celda catalítica.
Los innovadores elementos activos duales proporcionan una estabilidad cero excelente a largo plazo. Una vez más, Dräger ha elevado el listón de la resistencia a las sustancias venenosas. La larga la vida útil del sensor resulta en un bajo costo de operación. También se ha mejorado el rendimiento de la medición. La innovadora entrada de gas permite que el sensor reaccione al gas en cuestión de segundos.
Mismo diseño, mismo principio de funcionamiento

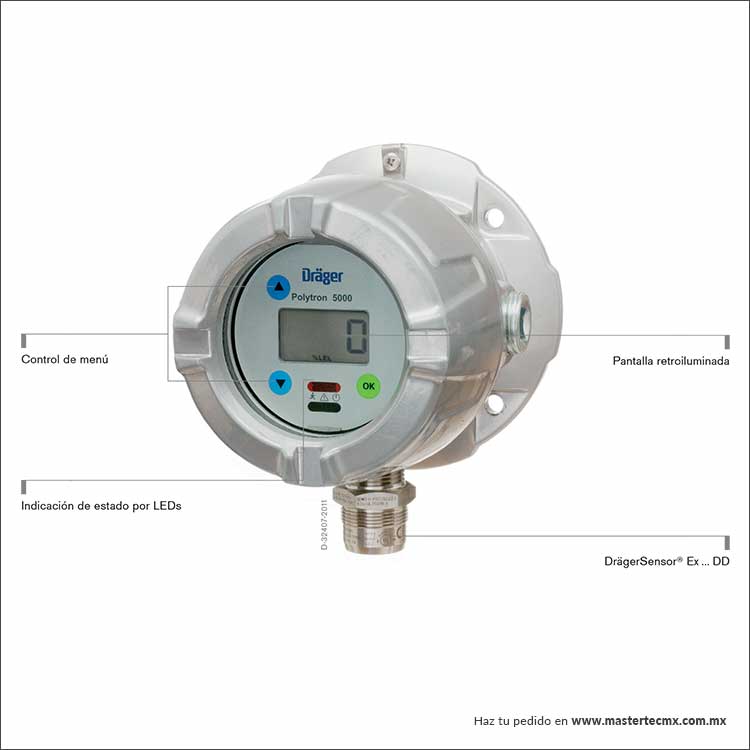

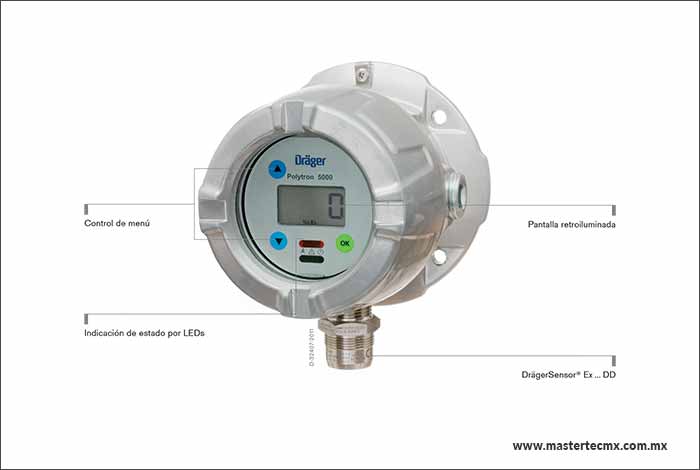

Polytron 5200 pertenece a la serie Dräger Polytron 5000. Todos los transmisores de esta serie tienen el mismo diseño e interfaz de usuario. Esto permite un funcionamiento uniforme y pocos requisitos de entrenamiento y mantenimiento. La pantalla retroiluminada muestra claramente la información de estado y permite un rápido acceso a las funciones mediante un imán no intrusivo. La concentración de gas y la unidad de medición aparecen en pantalla durante el funcionamiento normal. Los LED de colores (verde, amarillo y rojo) ofrecen información adicional de estado y de alarma.
Tres relés para controlar los equipos externos
Bajo pedido, el Dräger Polytron 5200 puede equiparse con tres relés integrados. Esto le permite utilizarlo como un sistema de detección de gas independiente con dos alarmas de concentración ajustables de forma arbitraria y una alarma de fallo. Las alarmas sonoras, las luces de señal o dispositivos similares pueden controlarse así de manera local sin un cable adicional entre el transmisor y el controlador central.
Cubierta segura y robusta para cualquier aplicación
El Polytron 5200 cuenta con una cubierta de Clase I, Div. 1 a prueba de explosión fabricada en aluminio o acero inoxidable, adecuada para una gran variedad de condiciones ambientales. La versión con tipo de protección "e" incluye una práctica estación de acoplamiento que facilita su instalación en atmósferas peligrosas sin tener que utilizar conductos (allí donde esté aprobado).
Haga posible lo imposible con el sensor remoto
La caja condulet del sensor remoto permite instalar el sensor a una distancia de hasta 30 metros con respecto al transmisor Polytron. La cubierta contra salpicaduras del sensor con boquilla integrada para tuberia permite que una persona realice una calibración completa de un sensor remoto desde el transmisor.
Componentes del sistema
Dräger REGARD® 3900
Unidad de Control para detectores de gases REGARD® 3900. Diseñada para la detección de gases tóxicos, oxígeno y gases y/o vapores inflamables. El sistema de control es totalmente configurable de 1 a 16 detectores dependiendo del tipo y la cantidad de módulos de entradas/salidas instaladas.
Dräger REGARD®-1
Dräger REGARD®-1 es un sistema de control autónomo e independiente de un solo canal para la detección de sustancias tóxicas, combustibles y oxígeno. El sistema de control es totalmente configurable para una única entrada desde un transmisor de 4 a 20 mA o desde una cabeza de medición Dräger Polytron® SE Ex.
Accesorios
Estación de acoplamiento
La estación de acoplamiento está incluida en todos los transmisores dela serie Polytron® 5000 y Polytron® 8000 con el tipo de protección "e", lo que aumenta la seguridad. También facilita el premontaje.
Protector contra salpicaduras
El protector contra salpicaduras protege el sensor de las salpicaduras de agua y de la suciedad.
Kit de montaje de conductos
El kit de montaje de conductos permite la supervisión del gas en el interior de los conductos de ventilación manteniendo el transmisor en el exterior.
Especificaciones Técnicas
- Tipo
- Gases
- Rangos de medición
- Pantalla
- Datos eléctricos
- Condiciones medioambientales (véase la hoja de datos del sensor)
- Cubierta
- Aprobaciones*
- Marcas CE
- Aprobación de rendimiento (solo para el sensor DD)
LC De 0 a 10 % LIE
Funcionamiento normal De 4 a 20 mA
Mantenimiento Constante 3,4 mA o 4 mA
Modulación ±1 mA 1 Hz;
(ajustable)
Fallo menor que 1,2 mA, 3 hilos
menor que 3 mA, 2 hilos
Fuente de alimentación De 10 a 30 V CC, 3 hilos
Consumo (máx.) sin relé, no remoto 95 mA a 24 V
con relé, remoto 145 mA a 24 V
Especificación del relé (opción) 2 relés de alarma y 1 relé de fallo, contacto de un solo polo y dos direcciones 5 A a 230 V CA, 5 A a 30 V CC, limitado por resistencia
De -40 a 70 °C con relé
Presión De 700 a 1300 mbar
Humedad De 0 a 100 % h. r., sin condensación
Cubierta del sensor Acero inoxidable 303
Tipo de protección de la cubierta NEMA 4X & 7, IP65/66/67
Entrada de cable Agujeros roscados NPT de 3/4” o pasamuros M20
Dimensiones (Al. x An. x F.) Peso aprox.
sin estación de acoplamiento 280 x 150 x 130 mm
aprox. con estación de acoplamiento 280 x 180 x 190 mm
sin estación de acoplamiento, de aluminio 2,2 kg
sin estación de acoplamiento, SS316 L 4,0 kg
3,5 kg con estación de acoplamiento, de aluminio
5,4 kg con estación de acoplamiento de SS316 L
CSA Clase I, Div. 1, Grupos A, B, C, D; Clase II, Div. 1, Grupos E, F, G; Clase I, Zona 1, Grupo IIC; Código T T6/T4 CSA C22.2 Núm. 152
IECEx Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión "d" Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión "e" Ex tb IIIC T80/130 °C Db
ATEX II 2G Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión "d" II 2G Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión "e" II 2D Ex tb IIIC T80/130 °C Db
Compatibilidad electromagnética (Directiva 2014/30/UE) Baja tensión (Directiva 2014/35/UE)
