Dräger Polytron® 8700 IR es un transmisor a prueba de explosión que detecta gases combustibles. Utiliza un sensor infrarrojo Dräger PIR 7000 de alto rendimiento que detecta la mayoría de los hidrocarburos comunes. Además de la salida analógica de 4 a 20 mA de 3 hilos con opción de relés, ofrece los protocolos Modbus y Fieldbus.
Ventajas
Eficiente, estable y robusto: Dräger PIR 7000
Gracias a su cubierta de acero inoxidable 316L y a su óptica estable, el Dräger PIR 7000 está concebido para los entornos industriales más duros, como las instalaciones en alta mar. El exclusivo sistema de estabilización de señal de 4 rayos aumenta la resistencia del sensor contra la contaminación de partículas encima de las superficies ópticas. El impacto ambiental y el paso del tiempo se compensan con un funcionamiento duradero y sin desviaciones ópticas. La biblioteca de gases integrada, que contiene hasta 100 gases, ofrece una gama muy amplia de diferentes aplicaciones. Puede elegir en el menú cualquiera de los gases de la lista y calibrarlos automáticamente empleando un gas de calibración estándar como el metano o el propano. No es necesario consultar a la fábrica cuando cambia el campo de aplicación.
Gestión fácil del equipo a través de la comunicación digital
Dräger Polytron 8700 está equipado con interfaces digitales que permiten realizar una consulta remota del estado del transmisor de forma rápida y fácil. A través de DTM es posible su integración con sistemas de gestión de activos actuales, como el PACTware.
Además del sistema de comunicación habitual HART®, también están disponibles las interfaces fieldbus PROFIBUS® PA, FOUNDATION fieldbus™ H1 y el Modbus RTU.
Mismo diseño, mismo principio de funcionamiento
Dräger Polytron 8700 pertenece a la serie Polytron 8000. Todos los transmisores de esta serie tienen el mismo diseño e interfaz de usuario. Esto permite un funcionamiento uniforme con menor necesidad de entrenamiento y mantenimiento.

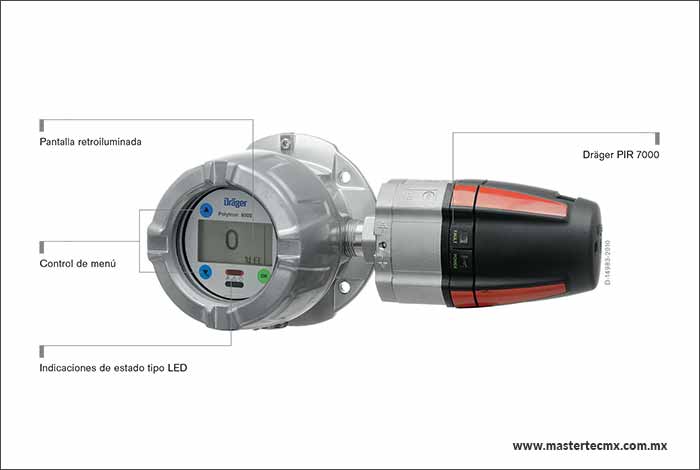

La gran pantalla gráfica retroiluminada muestra la información de estado con claridad y en un formato sencillo.
La concentración del gas medido, el tipo de gas seleccionado y la unidad de medición aparecen en pantalla durante el funcionamiento normal. Los LED de colores (verde, amarillo y rojo) ofrecen información adicional de estado y de alarma.
El Polytron 8700 funciona a través de un imán sobre las superficies de contacto.
Tres relés para controlar los equipos externos
El Dräger Polytron 8700 tiene la opción de ser equipado con tres relés integrados. Esto le permite utilizarlo como un sistema de detección de gas independiente con dos alarmas de concentración ajustables de forma arbitraria y una alarma de fallo. Las alarmas sonoras, las luces de señal o dispositivos similares pueden controlarse así de manera local sin un cable adicional entre el transmisor y el controlador central.
Cubierta segura y robusta para cualquier aplicación
El Polytron 8700 cuenta con una cubierta a prueba de explosiones de Clase I, Div. 1 fabricada en aluminio o acero inoxidable, lo que lo hace idóneo para todo tipo de condiciones ambientales. La versión con tipo de protección "e" incluye una práctica estación de acoplamiento que facilita su instalación en atmósferas peligrosas sin conductos de funcionamiento (allí donde esté aprobado).
Haga posible lo imposible con el sensor remoto
La caja condulet del sensor remoto permite instalar el sensor a una distancia de hasta 30 metros con respecto al transmisor Polytron. Un accesorio especial de celdas de flujo de calibración permite que una persona realice una calibración completa de un sensor remoto desde el transmisor.
Registrador de datos
El Polytron 8700 tiene un memoria que guarda los datos de las mediciones y de los eventos de años anteriores.
Componentes del sistema
Dräger REGARD® 3900
Unidad de Control para detectores de gases REGARD® 3900. Diseñada para la detección de gases tóxicos, oxígeno y gases y/o vapores inflamables. El sistema de control es totalmente configurable de 1 a 16 detectores dependiendo del tipo y la cantidad de módulos de entradas/salidas instaladas.
Dräger REGARD®-1
Dräger REGARD®-1 es un sistema de control autónomo e independiente de un solo canal para la detección de sustancias tóxicas, combustibles y oxígeno. El sistema de control es totalmente configurable para una única entrada desde un transmisor de 4 a 20 mA o desde una cabeza de medición Dräger Polytron® SE Ex.
Accesorios
Estación de acoplamiento
La estación de acoplamiento está incluida en todos los transmisores de la serie Polytron® 5000 y Polytron® 8000 con el tipo de protección "e", lo que aumenta la seguridad. También facilita el premontaje.
Cubierta contra salpicaduras
La cubierta contra salpicaduras protege el sensor de las salpicaduras de agua y de la suciedad.
Kit de montaje en conductos
El kit para montaje en conductos permite la supervisión del gas en el interior de los conductos de ventilación manteniendo el transmisor en el exterior.
Especificaciones Técnicas
- Tipo
- Gases
- Rangos de medición
- Pantalla
- Datos eléctricos
- Condiciones medioambientales (véase la hoja de datos del sensor)
- Cubierta
- Aprobaciones*
- Marcas CE
- Aprobaciones Marítimas
- Aprobación B MED
- Aprobación D MED
- Aprobación de rendimiento
- Certificación SIL 2 por TUEV Sued
Metano De 0 a 100 % de vol.
Más sustancias e intervalos de medición disponibles a petición del cliente
Salida de señal digital HART®, PROFIBUS® PA, FOUNDATION fieldbus™ H1 y Modbus RTU
Fuente de alimentación De 10 a 30 V CC, 3 hilos
Consumo energético (máx.) sin relé, no remoto 330 mA a 24 V con relé, remoto 350 mA a 24 V
Especificación del relé (opción) 2 relés de alarma y 1 relé de fallo, contacto de un solo polo y dos direcciones 5 A a 230 V CA, 5 A a 30 V CC, limitado por resistencia
Presión De 700 a 1.300 mbar
Humedad De 0 a 100 % h. r., sin condensación
Cubierta del sensor Acero inoxidable SS316 L
Tipo de protección de la cubierta NEMA 4X y 7, IP65/66/67
Puerto de entrada de cable Puertos de entrada roscados NPT de 3/4" o pasacable M20
Dimensiones (Al. x An x F.), sin estación de acoplamiento 280 x 150 x 130 mm aprox. con estación de acoplamiento 280 x 180 x 190 mm
Peso aprox. sin estación de acoplamiento, de aluminio 3,9 kg sin estación de acoplamiento SS316 L 5,7 kg con estación de acoplamiento, de aluminio 5,2 kg con estación de acoplamiento SS316 L
IECEx 4-20 mA HART® Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “d” Ex db e IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “e”; Ex tb IIIC T80/130 °C Db PROFIBUS® y FF Ex db ia IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “d” Ex db e ia IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “e”; Ex tb IIIC T80/130 °C Db
ATEX 4-20 mA HART® II 2G Ex db IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “d” II 2G Ex db e [ia] IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “e” II 2D Ex tb IIIC T80/130 °C Db
PROFIBUS® y FF II 2G Ex db ia IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “d” II 2G Ex db e ia [ia] IIC T6/T4 Gb, -40 ≤ Ta ≤ +40/+80 °C; versión “e” II 2D Ex tb IIIC T80/130 °C Db
